Horganyzott idomok: korrózióvédelem és megbízható csőrendszer
A horganyzott idomok a csővezetékek egyik leggyakoribb alkotórészei.
Gyakran nem maguk a csövek, hanem a csatlakozóidomok (pl. könyökök, T-idomok, hollanderek, stb.) határozzák meg egy rendszer élettartamát, üzembiztosságát. A horganyzás – azaz a fémfelület cinkbevonattal történő védelme – évszázadok óta bevált módszer a korrózió elleni védelemre. A cinkréteg fizikailag elválasztja az alapanyagot a külső hatásoktól, és elektrokémiai védelmet is nyújt.
Ennek köszönhetően a horganyzott idomok hosszú ideig megőrzik nyersanyagminőségüket még nedves, kültéri környezetben is. A magyar forgalmazók, mint az SK Szerelvény (SKSzerShop), temperöntvényből készült horganyzott idomokat kínálnak, melyek jellemzően 25 bar-ig terhelhetők, –20°C és +120°C közötti hőmérséklettartományban, víz- vagy levegőrendszerekhez.

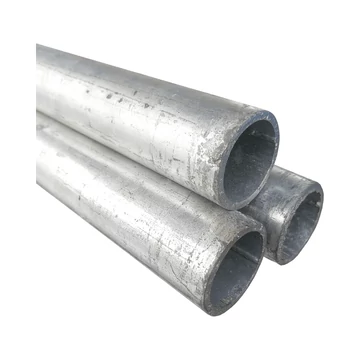

A horganyzott alkatrészek felülete jellegzetesen sima, szürkés cinkréteggel borított. A cinkbevonatú vas- vagy acélidomok ellenállnak a karcolásnak és a kopásnak, ezért kültéri, hűtési- és fűtési rendszerekben, valamint levegővezetékekben egyaránt kedvelt megoldást jelentenek. Például egy horganyzott temperöntvény kidom ivóvizet, sűrített levegőt is vezethet, és alkalmazásával egyszerűen oldható meg a csőrendszerek irányváltoztatása. A gyártási eljárástól függően azonban eltérő tulajdonságú horganyréteget kapunk.
Horganyzási eljárások:
- Tűzihorganyzás (forró cinkfürdő) - A letisztított alkatrészt forró, olvadt cinkbe merítik. Így vastag, erősen tapadó cinkréteg képződik az idomon, amely kiválóan ellenáll a mechanikai hatásoknak és az időjárásnak. A tűzihorganyzott idomokat több évtizedes élettartamra méretezik: vastag cinkrétegük révén szabadban hosszú távon szinte kopásmentes védelmet nyújtanak. Hátrányuk, hogy a vastag bevonat miatt a meneteknél a tűrésekre oda kell figyelni, és a pontos illesztéshez vagy menetvágáshoz utólagos megmunkálásra lehet szükség. A tűzihorganyzott idomok remekül ellenállnak a korróziónak.
- Galvanikus horganyzás (elektrolitos bevonat) - Elektrolízis során visznek fel vékony, egyenletes cinkréteget. Ez az eljárás egyszerűbb és olcsóbb, de csak vékonyabb, finomabb bevonatot eredményez. A vékony rétegvastagság miatt pontos méreteket tudnak tartani a meneteknél (nincs jelentős méretnövekedés a bevonat miatt), ezért esztétikai és beltéri megoldásokhoz, vagy kisebb igénybevételű rendszerekhez ideális. A vékonyrétegű horgany viszont kevésbé bírja a durva külső korróziós terhelést, ezért hosszabb távon különösen agresszív környezetben esetleg hamarabb „elfárad” az anyag.
Összefoglalva: a galvanikus horganyzás gyors és gazdaságos módja a korrózióvédelemnek, de tartósságban elmarad a forró horganyzástól.
Tudj meg többet a horganyzás technológiájáról és arról, hogyan védi a cink az acélt.
Anyagok és kompatibilitás
A horganyzott idomok legtöbbször acélból vagy kovácsolt öntvényből (temperöntvényből) készülnek, majd a felületüket cinkbevonattal látják el. Fontos azonban figyelni a fémek közötti galvanikus összeférhetőségre: a horganyzott acél és például a réz érintkezésekor korróziós áram léphet fel. A víz által hordozott fémionok egyszerűen eljuthatnak az anódként viselkedő anyagok felé, ami fokozott lokális korróziót okoz. Szakmai szabály, hogy egy sorban – a víz áramlási irányában – ne alkalmazzunk hirtelen korrózióra hajlamosabb fémet egy nemesebb után. Így például rézcső után nem szabad acél vagy horganyzott acélidomot beépíteni – ilyenkor csak réz vagy műanyag csőfolytatás megengedett. A tervezés során érdemes tehát kiszámítani a rendszer anyagösszetételét: ha erősen kémiailag agresszív közeg (pl. sós levegő, vegyi gőzök) kerül be, felmerülhet a rozsdamentes acél vagy más korrózióálló anyagok használata.
Ha kíváncsi vagy, miben különbözik a saválló és a rozsdamentes acél korrózióállósága, olvasd el ehhez kapcsolódó cikkünkben!
Idomtípusok és tipikus felhasználási területek
A horganyzott csőkötések választéka széles, így könnyen lehet a rendszer igényeinek legmegfelelőbb idomot kiválasztani:
Könyök (45°, 90°, 180° stb.): Irányváltoztatásra szolgálnak. A 90°-os könyököt gyakran használják fűtési ágakban vagy visszatérő vezetékeken, de a meredek ív miatt nagyobb turbulenciát és nyomásveszteséget okozhat. Az áramlást csökkenteni kívánó rendszerekben ezért gyakrabban alkalmaznak 45°-os vagy hosszabb ívű (radius) könyököt. A horganyzott idom kevésbé érzékeny a hőmérséklet-ingadozásra és az időjárásra, mint a műanyagok, ezáltal hosszabb ideig megőrzi minőségét.
T-idom és Y-idom: Olyan elágazó idomok, amelyek fővezetékről viszik el az ágat. A „T” formájú elágazó egyszerűbb szerelésű, de a vízeloszlási vesztesége nagyobb. Az Y-alakú T-idom (45°-os ágazással) kedvezőbb hidraulikai tulajdonságú, különösen szennyvíz- és technológiai csőrendszerekben, mivel kisebb turbulenciát okoz.
Karmantyú és hollander: A karmantyú (más néven toldó) két cső merev összekötését biztosítja, de bármelyik végéről csak bontással bontható. Ezzel szemben a hollander két menetelt idom összeszereléséhez használt, olyan „anya” és „csővégi rész” alkotja, amit később is szétszerelhetünk. A hollander idomok nagy előnye a karbantarthatóság: szelepcsere, javítás vagy rendszertisztítás esetén egyszerűen lebontható a csatlakozás. Az SKSzerShop például belső-belső (BB) és külső-belső (KB) menettel rendelkező hollander idomokat egyaránt kínál különféle méretekben.
Szűkítők (reduktorok): Két eltérő átmérőjű cső toldására szolgálnak. A horganyzott szűkítő idomok BB-KB-KK (belső-belső vagy belső-külső vagy külső-külső menetes) kombinációkban érhetők el. Fontos, hogy ha a rendszer egy része például műanyag, másrésze fém, akkor speciális átmeneti idomokat és megfelelő tömítési technikát kell alkalmazni a galvanikus korrózió és mechanikus feszültség elkerülése érdekében.
Kupak és dugó (záróelem): A rendszer zárt végű szakaszainak lezárására szolgálnak, pl. nyomáspróbáknál vagy csővégzárásoknál. A záródugó (menetes hengeres dugó) és zárókupak is horganyzott kivitelben kapható, egyszerűen felszerelhető, így szivárgásmentesen zárják le a rendszert.
Az SKSzerShop webáruházában a fenti kategóriák mind megtalálhatók horganyzott kivitelben: horganyzott könyök, T-idom, hollander, karmantyú, közcsavar, záródugó, zárókupak stb., minden darab temperöntvényből készül és teljesíti a beépítés feltételeit.
Más típusú idomokat keresel? Ismerd meg a szénacél hegeszthető idomokat.
Tervezési és szerelési irányelvek
A horganyzott idomokat szerelésük során az alábbi szempontok szerint érdemes kezelni:
- Menetillesztések és tűrések: Mivel a tűzihorganyzott felületvastagság akár többszörös is lehet a bevonat előtt vártnál, a menetes kötéseknél hagyjunk nagyobb tűréseket. Ellenőrizzük, hogy a menetprofil és a mélység megfelel-e a szabványnak (pl. ISO/NPT menet). Galvanikus bevonat esetén ez a probléma kisebb, mert a bevonat vékonyabb és simább felületű.
- Tömítések (menet-tömítőanyagok): Vízhálózatokban általában PTFE (teflon) menettömítő szalag vagy minőségi tömítőpaszta használata ajánlott. Fontos, hogy a szalagot az óramutató járásával ellentétesen tekerjük fel a menetmenetre (így szereléskor nem csavarodik el). Gázvezetékeknél csak gázipari minősítésű menettömítőket (például speciális PTFE/pamut keverék) használjunk, és mindig ügyeljünk a kellő tömítési vastagságra.
- Bevonat védelme szerelés közben: A menetes kötések összeszerelésekor ne használjunk túl nagy erőt vagy ütőszerszámot, mert az károsíthatja a cinkréteget és magát a menetet is. A legjobb, ha a szerelést kézi kulccsal végezzük, és a gyártó által megadott nyomatékot tartjuk be. Vágás vagy fúrás után a sérült cinkfelületet gondosan vissza kell tisztítani, majd „cinkjavító” spray-vel vagy korrózióvédő festékkel kezelni, hogy a védőréteg folytonosságát helyreállítsuk.
- Hozzáférhetőség és karbantarthatóság: A holtterek elkerülése érdekében a hollander- és szelepcsatlakozókat mindig hozzáférhető helyre tervezzük. Könnyen hozzáférhető hollander és kupak esetén gyorsabb a szerelés, karbantartás és szükség esetén az elemek cseréje is.
Karbantartás, élettartam és gazdaságosság
A horganyzott idomokkal ellátott rendszer működőképességének hosszú távú biztosítása érdekében rendszeres ellenőrzést javasolt tartani:
- Vizuális ellenőrzés: Évente legalább egyszer – különösen nedves évszak előtt – nézzük át a látható horganyzott alkatrészeket. Figyeljünk a fehér rozsda megjelenésére: ez a cinkoxid finom, poros bevonat, ami nedvesség hatására keletkezik. Önmagában nem veszélyes, de jelezheti, hogy a cinkréteg elkezdett fogyatkozni. Szintén ellenőrizzük a mechanikai sérülések, karcolások, vagy a tömítettség jellegzetes hibáinak (szivárgás, nedves foltok) nyomait.
- Karbantartási lépések: Apróbb korróziós vagy felületi sérüléseket – például lepattogzott bevonatot – enyhén csiszoljuk meg, majd szórjunk rá horgany spray-t vagy kenjünk fel korrózióvédő pasztát. Ha egy elem komolyabb korrózió jeleit mutatja (pl. erős rozsdásodás, elvékonyodott anyag), inkább cseréljük azt új horganyzott idomra. Különösen agresszív környezetben (pl. tengeri sópermet, erős vegyszerek) javasolt gyakrabban ellenőrizni a csatlakozásokat, és mérlegelni rozsdamentes acél vagy műanyag anyagok használatát.
A horganyzott vezetékek élettartama a környezeti tényezőktől függően általában 30–50 év körül van. Ez jelentősen hosszabb, mint számos nem kezelt acélcsőé, ezért bár a horganyzott idomok beszerzése kezdetben drágábbnak tűnhet, hosszú távon megtérül: kevesebb a gyakori festési, javítási igény, csökken a cserék száma. Számoljunk úgy, hogy egy jól horganyzott rendszer évtizedekig megbízhatóan működik, ezért teljes költsége (beleértve a karbantartást) jóval kedvezőbb lehet az olcsóbb, de gyakran korrózióra és kopásra hajlamos alternatívákénál.
A horganyzott idomokhoz illeszkedő karimák is fontos szerepet játszanak a biztonságos szerelésben.
Biztonság, környezet és szabályozás
A horganyzott idomok telepítésekor a munkavédelemre is ügyelni kell: mindig viseljünk védőkesztyűt és védőszemüveget, különösen ha a forró horganyzás után hegesztést vagy vágást végzünk (a hevítés cinkoxid-kibocsátással jár). Nagyobb rendszerek építésekor tervezési szempont lehet hőmozgásra kompenzáló dilatációs elemek alkalmazása, hogy a hőmérsékletváltozások ne okozzanak feszültséget a kötéseknél.
Környezeti oldalról a cink alapanyaga újrahasznosítható, a horganyzási folyamat vegyianyag-használata és hulladékkezelése pedig szigorúan szabályozott. Érdemes tisztában lenni a helyi szabványokkal (pl. MSZ/EN előírások) és ipari engedélyezési előírásokkal, amelyeket be kell tartani a horganyzott idomok használatakor.
A horganyzott idomok megfelelő anyag- és bevonatválasztással, gondos szereléssel és rendszeres karbantartással jelentős előnyt nyújtanak a csőrendszerekben: kiemelkedően ellenállnak a korróziónak, csökkentik a javítási igényt és hosszú élettartamot biztosítanak. Kulcskérdés a bevonat módjának (tűzihorganyzás vs. galvanikus horganyzás) kiválasztása, az anyagok kompatibilitásának vizsgálata, valamint a szakszerű tömítés és szerelés. Ha beltéri, esztétikai igények miatt fontos a sima felület és a méretpontosság, választás lehet a vékonyabb galvanikus bevonat; kültéri, nagy igénybevételű esetben a vastagabb, tartósabb tűzihorganyzás nyújt hosszabb távú védelmet. Víz- és gázrendszereknél mindig használjunk a környezetnek megfelelő menettömítő anyagot (vízhez PTFE szalag vagy tömítőpaszta, gázhoz tanúsított gáztömítő). A beépítés után fontos a csatlakozók hozzáférhetőségének biztosítása, hogy karbantartáskor könnyen lehessen szerelni vagy esetleg cserélni a hollander-elemeket.
Végül a horganyzott idomokkal megvalósított rendszer gazdaságosságát a hosszú élettartam és a csökkentett karbantartási költségek emelik ki. Habár kezdetben magasabb lehet a beruházási ár (a bevonatolt alkatrészek lényegesen tartósabbak, mint a natúr acélok), a működés során ritkábban van szükség javításra, cserére. Röviden: a horganyzott idomok jól megtervezett rendszerekben nyújtanak költséghatékony, hosszú távon megbízható megoldást – ezért érdemes a megfelelő típusú horganyzott csatlakozót választani szakemberekkel egyeztetve.
