Az épületgépészetben minden mindennel összefügg – és gyakran éppen a legapróbb alkatrészeken múlik egy egész rendszer biztonsága. Gondoljunk csak a csavarokra. Első ránézésre egyszerű, különösebb fontossággal nem bíró kötőelemek, valójában azonban nélkülözhetetlenek: tartanak, rögzítenek, és gyakran ezek garantálják az üzembiztonságot.
Előfordult már, hogy egy egész üzemleállás, szivárgás vagy baleset oka mindössze egy rosszul kiválasztott vagy helytelenül meghúzott csavar volt. Ezért egyáltalán nem mindegy, milyen alapanyagból, milyen kialakítással és milyen szilárdsági osztályban választjuk meg a kötőelemeket.
Miért kulcsfontosságú a megfelelő csavar?
Az épületgépészeti rendszerekben a csavarok több mint egyszerű rögzítőelemek:
- Mechanikai stabilitást biztosítanak, hogy a berendezések és csőhálózatok hosszú távon is biztonságosan üzemeljenek.
- Tömítettséget garantálnak, különösen a karimakötéseknél, ahol a nyomás alatt lévő közeg szivárgásmentes zárása életbevágó.
- Karbantartást tesznek lehetővé, hiszen az oldható kötések révén a rendszerek bonthatók, módosíthatók, javíthatók.
Ha a csavar rosszul van megválasztva, korrodálhat, eltörhet, kilazulhat – és mindez komoly következményekkel járhat.
Anyagminőség – az első védelmi vonal
A csavar anyagának kiválasztása kulcsfontosságú. Hiába a legerősebb kötőelem, ha két hónap után szétmarja a korrózió. A leggyakoribb típusok:
- Szénacél csavarok
Az acélcsavarok az ipar alapvető rögzítőelemei, mivel viszonylag olcsón gyárthatók és széles körben alkalmazhatók. Leggyakrabban alacsony széntartalmú acélból készülnek, ami könnyen alakítható, jól megmunkálható, és gazdaságos tömegtermelést tesz lehetővé. A gyártási folyamat során a huzalhúzás és menetformálás biztosítja a megfelelő méretpontosságot és terhelhetőséget, míg a hőkezelés javítja a szilárdságot és a fáradással szembeni ellenállást.
Hátrányuk, hogy a nyers acél hajlamos a korrózióra, ezért gyakran galvanizálják, festik vagy más bevonattal látják el. Főként olyan területeken használják, ahol a költséghatékonyság fontos, és a korrózió kevésbé kritikus.
- Horganyzott csavarok
A horganyzott csavarok valójában hagyományos szénacél csavarok, amelyek felületét egy védő cinkréteggel vonják be a korrózió elleni védelem érdekében. A bevonat vastagsága és minősége meghatározza a csavar élettartamát és korrózióállóságát. Többféle eljárás létezik:
Hátrányuk, hogy a nyers acél hajlamos a korrózióra, ezért gyakran galvanizálják, festik vagy más bevonattal látják el. Főként olyan területeken használják, ahol a költséghatékonyság fontos, és a korrózió kevésbé kritikus.
- Galvanizálás (elektrolitikus cinkbevonat): vékonyabb, esztétikusabb réteg, elsősorban beltéri felhasználásra.
- Tűzihorganyzás: vastagabb és durvább cinkréteg, amely sokkal jobb védelmet nyújt kültéri, időjárásnak kitett környezetben.
A gyártási folyamat lényegi része tehát a felületkezelés, amely a bevonat egyenletességére és tapadására összpontosít. A cinkréteg nemcsak passzív védelmet ad, hanem „áldozati anódként” is működik, vagyis a bevonat előbb kezd el korrodálni, megvédve ezzel az acél maganyagot.
A horganyzott csavarok előnye, hogy költséghatékonyak és jó korrózióvédelmet biztosítanak mérsékelt igénybevétel mellett. Hátrányuk, hogy a bevonat idővel lekopik vagy megsérülhet, így nem nyújtanak olyan hosszú távú ellenállást, mint a rozsdamentes vagy saválló acél csavarok. Emellett nagy mechanikai igénybevétel esetén a bevonat megsérülhet a szerelés során, ami a korrózió gyorsabb kialakulásához vezethet.
Tipikus felhasználási területeik közé tartozik az építőipar, acélszerkezetek rögzítése, kültéri építmények, kerítések és napelem-tartószerkezetek. Olyan helyeken alkalmazzák, ahol közepes szintű korrózióvédelem szükséges, de a költségoptimalizálás elsődleges szempont.
- Rozsdamentes (inox) csavarok (A2 minőség)
A rozsdamentes acélból készült csavarok már önmagukban is ellenállnak a korróziónak, köszönhetően a magas króm- (és gyakran nikkel-) tartalomnak, amely a felületen vékony, passzív oxidréteget képez. Gyártásuk nagyban hasonlít a szénacél csavarokéhoz, de a keményebb anyag miatt a megmunkálás nehezebb, és fokozott figyelmet igényel. Hőkezelésük általában enyhébb, hiszen a korrózióállóság fontosabb, mint az extrém szilárdság. A rozsdamentes csavarok fő előnye, hogy hosszú élettartamúak, esztétikusak, és kevés karbantartást igényelnek. Emiatt ideálisak kültéri szerkezetekhez, élelmiszeripari és orvostechnológiai berendezésekhez, valamint tengeri környezetben is. Ugyanakkor drágábbak a hagyományos acélcsavaroknál, és bizonyos típusok szilárdságban elmaradhatnak a speciális ötvözetű szénacél változatoktól.
- Saválló csavarok (A4 minőség)
A saválló acélcsavarok a rozsdamentes acél fejlettebb változatának számítanak, ahol az ötvözet összetétele úgy van kialakítva, hogy extrém környezeti hatásoknak is ellenálljanak. Az ausztenites-ferrites szerkezet (duplex acél) kombinálja a magas korrózióállóságot és a jó mechanikai szilárdságot. Ezek a csavarok különösen a sós, savas vagy erősen vegyi terhelésű közegekben bizonyulnak megbízhatónak.
Gyártásuk nagy precizitást igényel: az ötvözeti arányok pontos beállítása, az alacsony sebességű megmunkálás és a speciális hőkezelések elengedhetetlenek a megfelelő minőség biztosításához. A felületi passziválás tovább növeli az ellenálló képességüket. Magas áruk miatt inkább ipari létesítményekben, vegyiparban, gyógyszeriparban, offshore környezetben és más szélsőséges körülmények között használják őket, ahol a hagyományos vagy rozsdamentes acélcsavarok nem bírnák a terhelést.
Felhasználás szerinti csoportosítás
Nem minden csavar ugyanarra a feladatra készül. Az épületgépészetben több típust különböztetünk meg:
- Menetes szárak – konzolok, bilincsek, tartószerkezetek rögzítésére.
- Rögzítő csavarok – csővezetékek, gépegységek, karimák összekapcsolásához.
- Önfúró, önmetsző csavarok – gyors szereléshez, főként légtechnikában.
- Speciális kötőelemek – tőcsavarok, biztosítócsavarok extrém körülményekre.
Ezek közül az egyik legkritikusabb alkalmazás a karimakötés.

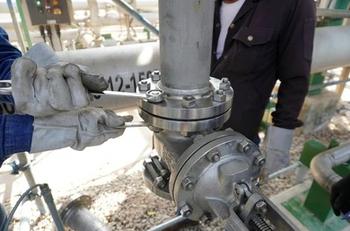

Karimakötések – ahol a csavar a tömítés őre
A karimakötés az ipari és épületgépészeti csőhálózatok alapvető, oldható kapcsolata. Itt a csavarok szerepe szó szerint életbevágó: ők biztosítják, hogy a karimák közé helyezett tömítés szivárgásmentesen zárjon.
Ezért használunk hatlapfejű, tövigmenetes csavarokat:
- Tövigmenetes kialakítás – a teljes hosszon menetes csavar egyenletes szorítóerőt biztosít.
- Hatlapfej – pontos nyomatékbeállítást tesz lehetővé kézi és gépi szerelésnél is.
- Szilárdsági osztály – tartalékot ad a nyomás-, hő- és rezgésterhelések mellett.
A 5.6, 8.8, 10.9 jelölések nem a csavar anyagtípusára (pl. acél, rozsdamentes), hanem a mechanikai szilárdsági osztályára utalnak. Ezek a számok az MSZ EN ISO 898-1 szabvány szerint határozzák meg, hogy az adott csavar mennyire bírja a húzó- és szakítóterhelést.
A két számnak külön jelentése van:
- Az első szám (pl. 5, 8, 10) a csavar húzószilárdságának 1/100-adát jelöli MPa-ban.
- Pl. 8 → 800 MPa húzószilárdság.
- A második szám (pl. 6, 8, 9) a folyáshatár és a húzószilárdság arányát adja meg.
- 8 → azt jelenti, hogy a folyáshatár a húzószilárdság 80%-a.
A kettő együtt tehát pontos képet ad arról, hogy a csavar milyen terhelést visel el szakadásig és maradandó alakváltozásig.
Tippek a megbízható karimakötéshez:
- Mindig szabványos (DIN, EN, ASME) kötőelemet használj.
- Az anyag legyen kompatibilis a karimával – különben galvánkorrózió alakulhat ki.
- Átlós, fokozatos meghúzás több lépcsőben, nyomatékkulccsal.
- Kenőanyag a meneten – könnyebb szerelés és pontosabb előfeszítés érdekében.
- Rendszeres utóellenőrzés – különösen hő- és nyomásingadozó rendszerekben.
Tipp: A Locher menettömítő paszta egy nem kikeményedő tömítőanyag, melyet fém menetes kötésekhez terveztek, főként ivóvíz-, fűtés- és gázcső rendszerekben történő szerelésekhez. Szilikonmentes összetétele biztosítja, hogy a kötés ne száradjon és ne keményedjen meg idővel, így később – akár melegítés nélkül is – könnyen szétszerelhető marad. Ez egyaránt előnyös a rendszeres karbantartások és esetleges módosítások esetén.
Hol szerezd be a megfelelő karimacsavarokat?
A karimakötések nem tűrik a kompromisszumot. Ha a legközelebbi szerelésnél biztosra szeretnél menni, válassz megbízható, szabványos kötőelemeket.
Az S-K SZER Kft. webshopjában megtalálod a DIN szabvány szerinti hatlapfejű, tövigmenetes karimacsavarokat, a hozzájuk tartozó anyákat és alátéteket – többféle szilárdsági osztályban (8.8, 10.9), rozsdamentes és saválló kivitelben.
Szakértőink segítenek a megfelelő típus kiválasztásában, és gondoskodunk róla, hogy időben kézhez kapd, amire szükséged van.
