Az ipari rendszerek világában az egyik legfontosabb biztonsági és minőségbiztosítási lépés a nyomáspróba. Legyen szó fűtési rendszerekről, gőzvezetékekről, hűtőkörökről vagy vegyipari csőhálózatokról – a nyomáspróba az a vizsgálati módszer, amely megmutatja, valóban bírja-e a rendszer a rá nehezedő terhelést. Egy jól elvégzett nyomáspróba nemcsak a szerkezet állapotát ellenőrzi, de akár súlyos baleseteket és anyagi veszteségeket is megelőzhet.
De mi is az a nyomáspróba, milyen típusai vannak, és hogyan zajlik a gyakorlatban? Ebben a cikkben körbejárjuk a témát műszaki és gyakorlati oldalról is – miközben kitérünk arra is, milyen eszközökkel, szerszámokkal érdemes dolgozni, és hogyan tudod az ellenőrzési folyamatokat webshopos termékeinkkel támogatni.
A nyomáspróba egy olyan eljárás, amely során egy zárt rendszert (például csővezeték-hálózatot vagy tartályt) nyomás alá helyeznek, hogy ellenőrizzék annak szilárdságát, tömörségét és üzembiztonságát. Ez történhet vízzel, levegővel vagy más gázokkal – attól függően, milyen típusú rendszerről és milyen előírásokról van szó.
A cél minden esetben ugyanaz: kideríteni, hogy a rendszer bírja-e a nyomást anélkül, hogy szivárgás, deformáció vagy repedés lépne fel. Egy ilyen próbát gyakran kötelező jogszabályi előírás alapján is el kell végezni – új rendszerek üzembe helyezése előtt, illetve felújítás vagy karbantartás után.
A nyomáspróbának két alapvető célja van: az egyik a rendszer szilárdságának, a másik a tömörségének vizsgálata. Bár gyakran egy próba során mindkettőre sor kerül, a két ellenőrzés külön célt szolgál.
A szilárdsági próba célja, hogy meggyőződjünk a csőrendszer, szerelvények, kötések mechanikai ellenálló képességéről. Egyszerűbben fogalmazva: bírja-e a rendszer azt a nyomást, amire tervezték? Nem reped-e meg, nem törik-e el?
A tömörségi próba célja annak ellenőrzése, hogy nem szivárog-e sehol a rendszer. Ez már egy "finomhangolás", általában a szilárdsági próba után végzik el.

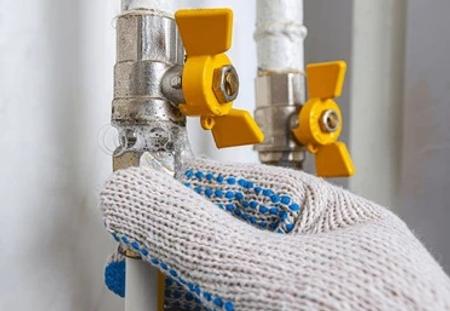

Gyakran vízzel, de akár levegővel vagy inert gázzal (pl. nitrogén) is elvégezhető. Az érzékenyebb eljárásoknál nyomásesés-méréssel vagy szivárgásérzékelő spray-vel dolgoznak.
A megfelelő tömítések használata kulcsfontosságú a nyomáspróbák során.
A két vizsgálat elvégzése együtt ad teljes képet a rendszer állapotáról.
Az áramló közeg jellegétől függően az alábbi két típus a leggyakoribb:
Ebben az esetben vizet használnak a rendszer feltöltésére, és azt emelik meg a kívánt próbanyomásig. A víz gyakorlatilag nem összenyomható, így biztonságosabbnak számít – egy esetleges hiba esetén nem okoz robbanásszerű károkat.
Tipikus alkalmazás: fűtési rendszerek, kazánok, ipari csővezetékek.
Levegőt vagy más gázt alkalmaznak, ami veszélyesebb lehet, mivel az összenyomott gáz energiafelszabadulása esetén nagyobb kockázatot hordoz. Ezt a módszert ott alkalmazzák, ahol nem megengedett a vízhasználat (pl. elektromos berendezések közelségében).
Tipikus alkalmazás: hűtőrendszerek, légtechnikai rendszerek, földgáz hálózatok.
A nyomáspróba számos rejtett hibát képes felszínre hozni, például:
Ha ezek közül bármelyik a rendszer üzemelése közben derülne ki, az akár több milliós kárt, termelésleállást, vagy még rosszabb esetben személyi sérülést is okozhatna.
A válasz: meglepően gyakran.
A magyar és európai szabályozások szerint az alábbi esetekben szinte minden esetben kötelező a nyomáspróba:
A leggyakrabban alkalmazott szabványok:
A nyomáspróbát csak minősített szakember vagy cég végezheti, a vonatkozó szabályozások betartása mellett.
A próba során minden értéket dokumentálni kell, és a méréseket jegyzőkönyvben kell rögzíteni.
A jegyzőkönyv tartalmazza:
1. Dokumentáció átnézése: anyagminőségek, nyomásértékek, szerelési rajzok.
2. Tisztítás: a rendszer átöblítése, légtelenítése.
3. Zárás és tömítés: minden nyílás lezárása, biztonsági szelep alkalmazása. A próbanyomás alkalmával a biztonsági szelepeket külön eljárás keretében vizsgáljuk, ha ezt a vonatkozó előírás megköveteli.
4. Feltöltés (vízzel vagy gázzal): fokozatosan, nyomás alatt figyelve a szivárgás jeleit.
5. Nyomás tartása: A rendszer elemeinek gyártói utasítása, illetve az ide vonatkozó műszaki irányelvek, szabványok, tervezői utasítások alapján, közben mérések végzése.
6. Kiértékelés és jegyzőkönyv: eredmények dokumentálása, hibák azonosítása.
Ahhoz, hogy a nyomáspróba megbízható és biztonságos legyen, érdemes professzionális, megbízható szerszámokat és eszközöket használni. A következő eszközök közül több is megtalálható az SKSZERSHOP.HU kínálatában:
| Eszköz | Funkció | Példa termékcsoport |
|---|---|---|
| Nyomáspróba szivattyú | A rendszer nyomás alá helyezése | Nyomáspróba szivattyúk |

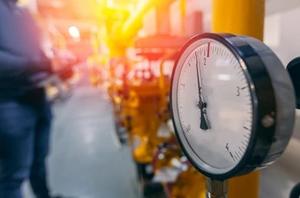

| Manométer | A nyomás mérésére szolgál | Nyomásmérők, manométerek |
| Menetes idomok | Csatlakozások tömítése | Szerelvények, idomok |

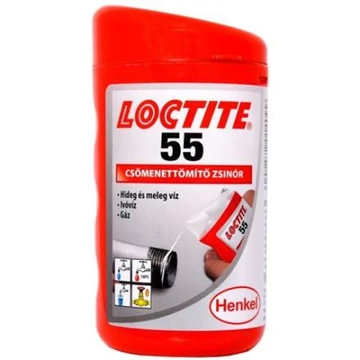

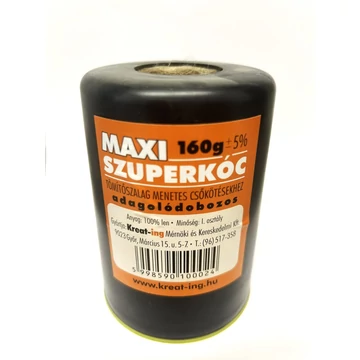

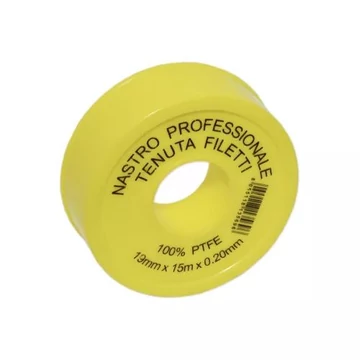

| Tömítőanyagok | Szivárgásmentes illesztés | Loctite, teflonszalag, kender |
| Csőkulcsok, fogók | Szerelés, illesztés | Csőkulcsok, szerelőszerszámok |
A nyomáspróba nem csupán egy adminisztratív kötelezettség, hanem az ipari rendszerek egyik legfontosabb biztonsági biztosítéka. Ha jól van elvégezve, megelőzi a hibákat, csökkenti a karbantartási költségeket, és növeli a rendszer élettartamát. Ehhez azonban szükség van a megfelelő műszaki ismeretekre, szabványkövetésre – és megbízható eszközökre, amelyek nálunk, az skszershop.hu-n is elérhetők.
A nyomáspróbákat különböző anyagoknál eltérő körülmények között kell elvégezni.
Az acélcsövek hegesztési varratait a táblázat szerint kell vizsgálni:
| MOP ≤ 100 mbar Csatlakozó- és fogyasztói vezetékek |
DN ≤ 100 | Szemrevételezéssel |
| DN > 100 | Minden körvarratot (sarok és tompa varrat) szemrevételezéssel vizsgálni kell. A tervező kijelölhet varratokat roncsolásmentes vizsgálatra. |
|
| 100 mbar < MOP ≤ 4 bar Csatlakozó- és fogyasztói vezetékek, nyomásszabályozó állomások vezetékei |
DN ≤ 50 | Szemrevételezéssel |
| DN > 50 | Minden körvarratot (sarok és tompa varrat) szemrevételezéssel vizsgálni kell. Földi vagy rejtett (takart) vezeték és nyomásszabályozó állomás vezetékei tompa varratainak 10%-át, a szabadon szerelt vezetékek tompa varratainak 2%-át radiológiailag vizsgálni kell. |
|
| 4 bar < MOP ≤ 16 bar Csatlakozó- és fogyasztói vezetékek, nyomásszabályozó állomások vezetékei |
DN ≤ 25 | Szemrevételezéssel |
| DN > 25 | Radiográfiai vizsgálatnak kell alávetni: a) Tompa illesztésű körvarratok 10%-át, b) Hosszanti varratok és nyomáspróbával nem ellenőrzött varratok 100%-át, c) Különleges helyzetű csőszakaszok (hidak, nyomvonalas műtárgyak keresztezési szakaszai, hajózható vízi utak keresztezése) tompa varratainak 100%-át. |
*Forrás: Műszaki Biztonsági Szabályzat (EKO-SZ-221-v02)
